In diesem Artikel erfahren Sie, wie Sie einen Schuko-Stecker korrekt anschließen können. Der Schuko-Stecker, kurz für Schutzkontaktstecker, ist in Deutschland und vielen anderen europäischen Ländern eine verbreitete Steckverbindung, die für eine sichere Stromversorgung sorgt. Mit einer Spannung von 230 Volt und drei Leitern – Neutral (N), Phase (L) und Schutzleiter (PE) – bietet das Schuko-System eine zuverlässige Elektroinstallation. Unsere detaillierte Anleitung umfasst wichtige Sicherheitsvorkehrungen, die benötigten Werkzeuge und eine Schritt-für-Schritt-Anleitung für das Anbringen des Steckers, damit Sie den Schuko-Stecker richtig anschließen können.
Schlüsselerkenntnisse
- Der Schuko-Stecker ist ein standardisierter Schutzkontaktstecker in Europa.
- Die häufigsten Fehler beinhalten das Vertauschen von Kabeln und das Nichtanschließen des Schutzleiters.
- Regelmäßige Wartung ist wichtig, um die Sicherheit von Elektroinstallationen zu gewährleisten.
- Schuko-Stecker bieten Sicherheit, jedoch gibt es Sicherheitsbedenken wie mangelnden Kinderschutz.
- Schuko-Steckdosen sind die am häufigsten verwendeten Steckdosen in Deutschland.

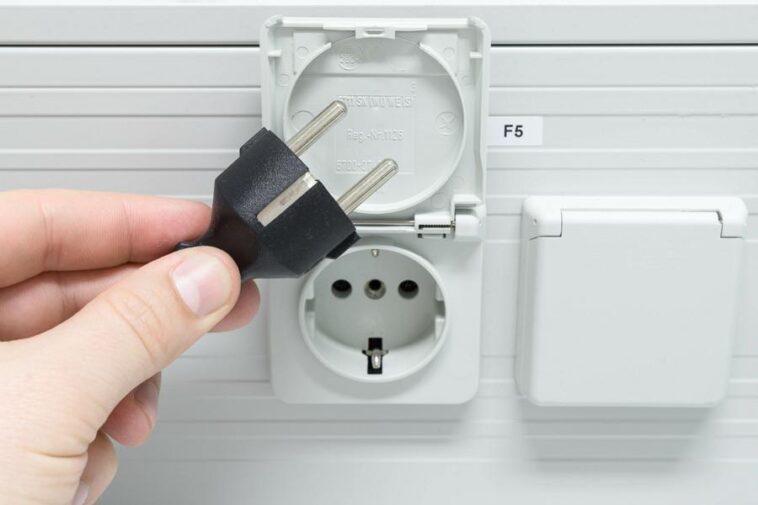

Was ist ein Schuko-Stecker?
Der Schuko-Stecker ist eine weit verbreitete Steckdosenlösung in Europa, bekannt für seine sichere Funktionalität und Zuverlässigkeit. Die Definition dieses Steckertyps umfasst mehrere wichtige Aspekte, die in der täglichen Nutzung entscheidend sind. In Deutschland wird der Schuko-Stecker als Typ F klassifiziert und ist standardmäßig für eine Spannung von 230 Volt ausgelegt, wobei die Netzspannung zwischen 220 und 240 Volt schwankt.
Definition und Verwendung
Der Schuko-Stecker wird hauptsächlich verwendet, um elektrische Geräte im Haushalt mit Strom zu versorgen. Er besitzt zwei Pole zur Stromversorgung sowie einen speziellen Schutzleiter (PE), der sinnvoll gegen elektrische Schläge schützt. Die Länge der Kontaktstifte beträgt 19 Millimeter, wodurch der Stromkreis erst geschlossen wird, wenn der Schutzkontakt bereits besteht. Dies erhöht die Sicherheit erheblich. Schuko-Stecker sind in vielen europäischen Ländern weit verbreitet, darunter Deutschland, Österreich und die Niederlande.
Aufbau und Technik
Der typische Aufbau eines Schuko-Steckers umfasst drei Kontakte: zwei für die Leiter (L und N) und einen für die Erdung (PE). Der Schutzleiter ist mit einer gelb-grünen Ader gekennzeichnet, während der Außenleiter in schwarz oder braun und der Neutralleiter in blau gehalten ist. Schuko-Systeme sind nicht verpolungssicher, was bedeutet, dass die Pole für Neutralleiter und Phase austauschbar sind. Diese Technik sorgt zwar für Flexibilität, birgt jedoch auch gewisse Risiken, da der Schuko-Stecker keinen Schutz gegen Feuchtigkeit oder Nässe bietet.
Sicherheitsvorkehrungen und Vorbereitung
Bevor mit der Elektroinstallation begonnen werden kann, müssen einige wichtige Sicherheitsvorkehrungen getroffen werden. Die Vorbereitung spielt eine entscheidende Rolle, um Unfälle zu vermeiden und sicherzustellen, dass alles ordnungsgemäß funktioniert. Zunächst sollte die Stromversorgung abgeschaltet werden. Um ein versehentliches Einschalten zu verhindern, empfiehlt es sich, einen Hinweis am Stromkasten anzubringen.
Strom abschalten und Sicherheitshinweise
Die Sicherheit hat oberste Priorität bei jeder Elektroinstallation. Ausschalten der Stromversorgung ist der erste Schritt. Mithilfe eines zweipoligen Spannungsprüfers kann die Stromfreiheit sichergestellt werden. Vermeidung von blanken Drähten ist ebenfalls entscheidend, um Kurzschlüsse zu verhindern.
Benötigte Werkzeuge und Materialien
Für die Montage eines Schuko-Steckers sind folgende Werkzeuge und Materialien notwendig:
| Werkzeug/Material | Verwendung |
|---|---|
| Schirmabisolierzange | Abisolierung der Kabelenden (ca. 7–8 mm) |
| Kreuz- und Schlitzschraubendreher | Anschließen und Befestigen der Drähte |
| Isolierband | Sicherung der Verbindungen |
| Spannungsprüfer | Überprüfung der Stromfreiheit |
| Schuko-Stecker | Verbindung zum Stromnetz |
| Flexible Gummileitung (z.B. H05RN-F) | Leitung für die Elektroinstallation |
Schuko-Stecker richtig anschließen – so geht’s
Um einen Schuko-Stecker anzuschließen, gibt es einige wichtige Schritte, die man befolgen sollte. Die korrekte Vorgehensweise gewährleistet sowohl die Funktionalität als auch die Sicherheit der elektrischen Verbindung. Diese Anleitung bietet Ihnen eine klare Übersicht über die notwendigen Vorbereitungen und Arbeitsschritte.
Schritte zur Vorbereitung des Kabels
Anschluss der Adern im Stecker
| Aderfarbe | Funktion |
|---|---|
| Blau | Neutralleiter (N) |
| Braun oder Schwarz | Außenleiter (L) |
| Grün-Gelb | Schutzleiter (PE) |
Vorbereitung des Kabels
Die Vorbereitung des Kabels ist ein entscheidender Schritt zur Gewährleistung einer sicheren elektrischen Verbindung. In diesem Abschnitt zeigen wir, wie man das Kabel abmanteln und die korrekten Aderlängen ermitteln kann, um eine optimale Funktionalität zu gewährleisten.
Abmanteln des Kabels
Zum Kabel abmanteln wird ein Abisolierwerkzeug verwendet. Entfernen Sie die Ummantelung des Kabels auf etwa 4-5 cm. Diese Maßnahme sorgt dafür, dass die einzelnen Adern zugänglich sind. Bei der nächsten Vorbereitung schälen Sie die Isolierung der Kupferkerne, wobei eine Länge von 7-8 mm empfohlen wird. Besondere Aufmerksamkeit sollte dem grüngelben Schutzleiter geschenkt werden, denn dieser sollte länger geschnitten werden, um auch bei Zugverlust Sicherheit zu gewährleisten.
Korrekte Aderlängen ermitteln
Um die Aderlängen zu ermitteln, messen Sie die benötigten Längen für die jeweiligen Anschlussklemmen. Eine sorgfältige Planung der Aderlängen minimiert das Risiko von Kurzschlüssen oder anderen Fehlern. Achten Sie darauf, dass ein wenig Spielraum für die Verbindung vorhanden ist. Dies kann sowohl die Installation erleichtern als auch spätere Anpassungen ermöglichen.
Der Anschluss eines Schuko-Steckers
Der sichere Anschluss eines Schuko-Steckers ist entscheidend für die Funktionalität und Sicherheit elektrischer Geräte. Nach der Vorbereitung des Kabels folgt der praktische Teil, in dem das Kabel in die Zugentlastung eingeführt wird. Dabei sollte der Mantel des Kabels leicht über die Befestigung schauen, um die Zugentlastung ordnungsgemäß zu gewährleisten.
Wichtige Schritte beim Anschließen
Einige wesentliche Schritte sind zu beachten, um einen korrekten Anschluss des Schuko-Steckers zu gewährleisten:
- Den grüngelben Draht, der den Schutzleiter darstellt, zuerst in die mittlere Klemme für den Schutzkontakt einsetzen.
- Die beiden anderen Drähte, die als Außen- und Neutralleiter fungieren, werden anschließend in die relevanten Kontakte eingelegt.
- Es ist besonders wichtig, sicherzustellen, dass alle Drähte korrekt in die Kontakte eingelegt und festgezogen werden, um eine stabile Verbindung zu garantieren.
Einstecken der Adern in den Stecker
Die Adern eines Schuko-Steckers sind farblich codiert: Der grüngelbe Draht steht für den Schutzleiter (PE), der Außenleiter (L) nutzt in der Regel eine schwarze oder braune Ader, und der Neutralleiter (N) wird durch eine blaue Ader dargestellt. Diese korrekte Zuordnung verringert das Risiko von Kurzschlüssen und sorgt für die nötige Sicherheit während des Betriebs.
| Drahtfarbe | Funktion |
|---|---|
| Grüngelb | Schutzleiter (PE) |
| Schwarz/Braun | Außenleiter (L) |
| Blau | Neutralleiter (N) |
Die richtige Handhabung beim Anschluss eines Schuko-Steckers trägt zur Langlebigkeit des elektrischen Systems bei. Bei fehlerhaften Verbindungen oder unsachgemäßer Installation können Sicherheitsrisiken auftreten, die vermieden werden sollten. Der Schuko-Stecker ist darauf ausgelegt, maximale Sicherheit zu bieten, allerdings ohne vollständigen Schutz gegen Verpolung.
Sicherheitsprüfung nach dem Anschließen
Nach dem Anschluss des Schuko-Steckers ist eine gründliche Sicherheitsprüfung unerlässlich. Bei der Durchführung dieser Prüfung sind verschiedene Schritte zu beachten, um sicherzustellen, dass alles ordnungsgemäß verdrahtet ist und keine Gefahr für den Benutzer besteht.
Überprüfung des Steckers auf korrekten Sitz
Überzeugen Sie sich zunächst, dass alle Drähte korrekt in ihre jeweiligen Klemmen eingesetzt sind. Eine gute Praxis ist es, den Stecker vollständig zu schließen und darauf zu achten, dass keine lose Kontakte vorkommen. Solche Probleme können zu gefährlichen Situationen führen, insbesondere wenn hohe Temperaturen durch schlechte Kontakte entstehen.
Nutzung eines Spannungsprüfers
Ein Spannungsprüfer ist ein unverzichtbares Werkzeug zur Durchführung der Sicherheitsprüfung. Vor dem endgültigen Einstecken des Steckers in die Steckdose sollten Sie mit dem Spannungsprüfer überprüfen, ob die Verdrahtung richtig ist. Diese Vorgehensweise gewährleistet, dass der Stecker korrekt funktioniert und minimiert das Risiko von elektrischen Problemen. Insbesondere bei Starkstromanschlüssen ist es entscheidend, dass zwischen den Phasen und dem Neutralleiter die richtigen Spannungswerte vorhanden sind, um schwere Schäden und mögliche Gefahren zu vermeiden.
Tipps und häufige Fehler vermeiden
Beim Anschluss eines Schuko-Steckers gibt es wichtige Tipps, die dabei helfen, häufige Fehler zu vermeiden. Eine falsche Verkabelung kann schwerwiegende Folgen haben, weshalb die korrekte Zuordnung der Adern von zentraler Bedeutung ist. Schützen Sie sich vor elektrischen Gefahren, indem Sie sicherstellen, dass alle Verbindungen richtig und fest sind.
Vermeidung falscher Verkabelung
Für einen sicheren Anschluss müssen die Aderfarben genau beachtet werden: Der Schutzleiter (PE) ist gelb-grün, die Phase (L) entweder schwarz oder braun und der Neutralleiter (N) ist blau. Falsches Anschließen kann zu Überspannungen oder Kurzschlüssen führen. Eine saubere Verlegung und das Vermeiden von Überkreuzungen der Adern sind weitere wichtige Tipps.
Sicherstellung fester Kontakte
Es ist entscheidend, eine feste Verbindung der Adern im Stecker zu garantieren. Überprüfen Sie nach dem Anschluss, ob die Kontakte sicher sitzen, um Funkenbildung und Überhitzung zu vermeiden. Regelmäßige Kontrollen des Kabelzustands und der Steckdosen sorgen dafür, dass Ihr System in einwandfreiem Zustand bleibt.
Unterschiede zwischen Schuko-Stecker und Gummistecker
Wenn es um die Sicherheit und Funktionalität von Steckverbindungen geht, spielen die Wahl des Steckertyps eine entscheidende Rolle. Schuko-Stecker und Gummistecker bieten unterschiedliche Vorteile und sind für verschiedene Anwendungen konzipiert. Das Verständnis der Unterschiede zwischen diesen beiden Typen kann helfen, die richtige Entscheidung zu treffen.
Der Nutzen von Gummisteckern
Gummistecker zeichnen sich durch ihre vollständig dichten Konstruktionen aus, die sie wetterfest machen. Sie bestehen aus robustem Vollgummi, was zu einer hohen Beständigkeit gegen Umwelteinflüsse führt. Der Hauptvorteil von Gummisteckern liegt in ihrer Eignung für den Einsatz im Freien, wo sie gegen Nässe und Schmutz schützen. Diese Steckern sind ideal für Baustellen oder temporäre Anwendungen, bei denen die Verbindung regelmäßig den Wetterbedingungen ausgesetzt ist.
Geeignete Einsatzgebiete für beide Steckerarten
Schuko-Stecker werden überwiegend in trockenen Innenräumen verwendet. Ihre Spezifikationen umfassen eine Nennspannung von 230 V bei 50 Hz und eine maximale Stromstärke von 16 A, was sie zur idealen Wahl für die meisten elektrischen Geräte in Deutschland macht. Die Unterschiede zu Gummisteckern zeigen sich in der Praxis deutlich: Während Schuko-Stecker eine sichere Verbindung in stabilen Umgebungen bieten, sorgen Gummistecker für Flexibilität und Sicherheit in äußerlichen Anwendungen.
| Eigenschaft | Schuko-Stecker | Gummistecker |
|---|---|---|
| Material | Kunststoff | Vollgummi |
| Wetterbeständigkeit | Gering | Hoch |
| Einsatzgebiet | Innenräume | Außenbereiche |
| Stromstärke | Max. 16 A | Max. 16 A |
| Nennspannung | 230 V | 230 V |
Fazit
Das Anschließen eines Schuko-Steckers an eine Gummileitung ist ein präziser Prozess, der sorgfältig durchgeführt werden muss, um eine sichere elektrische Verbindung zu gewährleisten. Diese Anleitung versorgt Sie mit den notwendigen Informationen und Schritten, die erforderlich sind, um den Anschluss korrekt und sicher durchzuführen. Ein korrekt installierter Schuko-Stecker minimiert Risiken wie Überspannung oder Kurzschlüsse, welche schwerwiegende Schäden verursachen können.
Es ist bemerkenswert, dass nur eingetragene Elektroinstallationsbetriebe gemäß § 13 der Niederspannungsanschlussverordnung (NAV) für Elektroarbeiten zulässig sind. Bei Unsicherheiten ist es ratsam, eine Elektrofachkraft zu konsultieren, um die Sicherheit und Funktionsfähigkeit zu garantieren. Auch das Führen einer Dokumentation über Elektroinstallationen kann helfen, bei Problemen schnell den Überblick zu behalten.
Abschließend kann festgehalten werden, dass das Schuko-Stecker anschließen nicht nur eine wirtschaftliche Lösung ist, sondern auch eine effiziente und sichere Methode, um Geräte mit Strom zu versorgen. Die Verwendung zertifizierter Komponenten sowie die Beachtung aller Sicherheitsvorkehrungen sind unerlässlich, um einen reibungslosen Betrieb des elektrischen Systems zu gewährleisten.
